斷帶倒帶自鎖裝置，正常狀態下，定位性能好，不會產生誤動作。抓皮帶時，上制動閘塊和楔形閘塊和皮帶面接觸，楔形閘塊沿楔形槽滑動，逐步縮小兩閘塊和皮帶之間間距，最終將皮帶夾住。

倒帶斷帶檢測裝置工作原理

倒帶斷帶檢測裝置由頭部、中部、尾部三個倒帶檢測裝置、拉緊裝置限位 檢測組成。倒帶檢測安裝于帶式輸送機頭、中、尾部用于檢測膠帶倒轉， 當帶式輸送機正常運行或停止時，倒帶檢測不發出報警信號，當膠帶斷裂 后，膠帶下滑帶動檢測裝置觸輪倒轉，發出報警信號。斷帶檢測裝置原理 是拉緊裝置上的限位開關、接近開關動作后，發出報警信號用于檢測斷帶 事故。自鎖裝置上的接近開關，用于檢測倒帶斷帶自鎖裝置是否動作。在 電控箱上顯示倒帶斷帶裝置工作狀態并輸出報警信號。

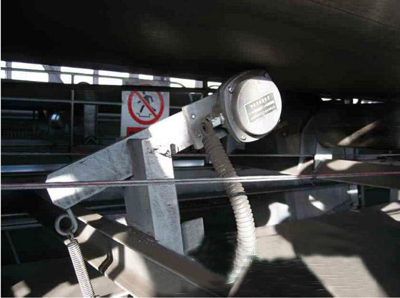

HTDD-01檢測裝置

1） 倒帶距離檢測： 1米 / 2米 可選擇；
2） 工作電壓/功率: 220VAC/30 W
3） 觸點數量： 2路
4） 觸點容量： AC380/5A
2、HTDD-02控制箱
1） 供電電壓： AC 380VAC 50HZ
2） 控制電壓/功率： AC 380VAC / 2 kw
3） 觸點數量： 兩路，一路常開，一路常閉
4） 主觸點容量： AC380/5A
3.HTDD-03制動器
1） 每個制動器最大承受拉力: 5t；
2） 膠帶保護反應速度： 和檢測裝置聯鎖，反應速度小于0.5秒；
3） 制動器復位方式： 手動；
